embedded-PC-Zubehör

Raspberry Pi

Raspberry Pi, Modell B+	Raspberry Pi, Modell B

Raspberry Pi-Modelle:

• 2B: Neuestes Modell mit Quad-Core ARM und 1 GB RAM (teils auch als "Raspberry Pi 2" bezeichnet)
• B+: überarbeitetes Modell mit geänderter Steckverbinder-Aufteilung, verbesserten Befestigungslöchern, erweiterten I/Os, verbesserter Stromversorgung, HAT-Definition usw.
• A+: gegenüber dem Modell B+ abgespeckte, etwas kleinere Variante ohne Ethernet und mit nur 1 USB-Anschluss.
• B, Rev. 2: älteres Modell, inkl. Befestigungslöcher, 512 MB RAM, in UK gefertigte Version ("Made in the UK")
• A: gegenüber dem Modell B abgespeckte Variante ohne Ethernet, mit nur 1 USB-Anschluss und weniger RAM

Details zu den verschiedenen Varianten finden Sie auf unserer Raspberry Pi-Seite. Für neue Projekte empfehlen wir den Raspberry Pi B+, da dieser deutliche Vorteile gegenüber dem älteren Modell B bietet. Falls kein Ethernet benötigt wird und 1 integrierter USB-Anschluss ausreicht, kann auch das (kleinere und günstigere) Modell A+ eingesetzt werden.

microSD-Karten (inkl. Software)

Als Zubehör zum Raspberry Pi und zum AdvaBoard RPi1 bieten wir SD- und microSD-Karten mit optional bereits installierter Linux-Distribution (Raspbian) und installierter und konfigurierter AdvaBoard RPi1-Software an.

Apacer microSD-Karte, 1 GB, SLC	Apacer microSD-Karte, 8 GB, MLC	SanDisk Ultra microSD-Karte, 8 GB
(industrielle Karte)	(industrielle Karte)	(consumer-Karte)

SD-Adapter (Standardversion)	SD-Adapter, mini

SanDisk Ultra 8GB	SanDisk Ultra 16GB	SanDisk Extreme 16GB

microSD- / SD-Karten und Adapter:

Der Raspberry Pi B+ und A+ benötigt microSD-Karten, für die älteren Modelle B und A können SD-Karten oder microSD-Karten mit SD-Karten-Adapter verwendet werden.

Bei allen microSD-Karten liefern wir einen SD-Karten-Adapter mit.

Alternativ zum Standard-Adapter kann gegen einen geringen Aufpreis ein kleinerer Adapter mitgeliefert werden:

• Länge: 23mm (statt 32mm des Standard-SD-Karten-Adapters)
• Einschieben der microSD-Karte von der Seite (siehe Foto)
• ohne Schreibschutz-Schalter
• qualitativ hochwertig

industrielle / consumer SD-Karten bzw. SLC / MLC / TLC:

• consumer / TLC:
  Die im Computerhandel standardmäßig verkauften SD-Karten sind "consumer-Karten", die primär auf den Einsatz in Digitalkameras optimiert wurden. Diese Karten müssen schnell und billig sein, weshalb dort mittlerweile größtenteils sogenannter TLC-Speicher verwendet wird, d.h. pro Speicherzelle werden 3 Bit bzw. 8 verschiedene Zustände (!) gespeichert. Dies führt zu einer deutlich reduzierten Robustheit, einer geringen Datensicherheit und Datenhaltedauer und zu einer geringen Lebensdauer (wenige hundert bis tausend Schreibzyklen). Im schlimmsten Fall kann es sein, dass die gespeicherten Daten bereits nach wenigen Monaten nicht mehr auslesbar sind.

  Leider gibt es von den Herstellern hier keine Informationen zur verwendeten Speichertechnik, der Datenhaltedauer oder der Anzahl der möglichen Schreibzyklen.

  Diese Karten sind für industrielle Anwendungen deshalb nur bedingt geeignet, und sollten nur dann verwendet werden, wenn die Karten im Einsatz einfach austauschbar sind und Datenverluste zu keinen größeren Schäden führen.

• industrielle (micro)SD-Karten:
  Industrielle (micro)SD-Karten sind dagegen auf industrielle Anwendungen (und nicht auf Digitalkameras) optimiert. Sie sind über eine längere Zeit unverändert erhältlich, sind robuster und bieten eine deutlich höhere Datensicherheit als consumer-Karten. Zudem stellen die Hersteller hier detaillierte Datenblätter zur Verfügung.

  Wir empfehlen deshalb für alle industriellen Anwendungen den Einsatz von industriellen (micro)SD-Karten. Bei diesen Karten gibt es zwei Variaten: Karten in SLC-Technik und Karten in MLC-Technik.

  • industriell, SLC ("single level cell"):
    Dies sind die qualitativ besten, aber leider auch teuersten SD-Karten. Sie speichern pro Zelle nur 1 Bit (d.h. 2 verschiedene Zustände), können Daten über 10 Jahre und länger speichern, erlauben 100.000 Schreibzyklen, sind für einen großen Temperaturbereich geeignet und sind üblicherweise genauso schnell lesbar wie beschreibbar. Zudem beinhalten die von uns vertriebenen SLC-Karten SMART-Informationen, so dass der Zustand der SD-Karten während des Betriebs ausgelesen werden kann (allerdings existiert hierzu derzeit leider noch keine Software für den Raspberry Pi).

    Für kritische Anwendungen, die über viele Jahre laufen sollen, und bei denen das Ersetzen der SD-Karte aufwändig wäre, empfehlen wir deshalb trotz des hohen Anschaffungspreises ganz klar industrielle SD-Karten in SLC-Technik.

  • industriell, MLC ("multi level cell"):
    Diese Karten befinden sich qualitativ zwischen den industriellen SLC-Karten und den consumer-TLC-Karten, und stellen somit einen Kompromiss zwischen günstigem Preis und hoher Datensicherheit dar: Sie sind nur geringfügig teurer als die consumer-Karten, bieten aber eine deutlich höhere Datensicherheit und Lebensdauer. Sie speichern 2 Bit (bzw. 4 Zustände) pro Speicherzelle, erlauben ca. 10.000 Schreibzyklen und können Daten über viele Monate bis Jahre sicher speichern. Per Software lässt sich die "Daten-Lebensdauer" darüber hinaus deutlich steigern.

    Für Standard-Anwendungen empfehlen wir deshalb industrielle MLC-Karten.

Software:

Auf den (micro)SD-Karten wird von uns standardmäßig ein Raspbian-System inkl. der AdvaBoard RPi1-Software installiert und konfiguriert.

Sofern Sie die SD-Karte zusammen mit einem Display bestellen, sind zudem das Display und das Touchpanel bereits konfiguriert (inkl. Touchscreen-Kalibrierung). Damit bootet der Raspberry Pi direkt nach dem Anschluss des Netzteils, und auf dem Display des AdvaBoard RPi1 erscheint die Linux-Kommandozeile bzw. eine Linux-Desktopoberfläche, die sofort per Touchscreen bedient werden kann.

Die AdvaBoard RPi1-Bibliotheken, Beispielprogramme usw. sind ebenfalls bereits installiert, so dass die Funktionen des AdvaBoard RPi1 direkt per C, Python, Java oder Shell-Skript angesprochen werden können.

Informationen zur installierten Linux-Distribution:

• Distribution: Raspbian (neueste Version, derzeit Raspian Jessie Februar 2016, Download-Seite),

  auf aktuellen Stand aktualisiert (apt-get update / upgrade), Partition auf komplette SD-Karte ausgedehnt
• Kernel: aktueller Raspbian-Kernel, zusätzlich neuester Raspberry Pi-Kernel
• komplett konfiguriert (Spracheinstellungen, AdvaBoard-Konfiguration, X11 usw.)
• inkl. installierter AdvaBoard RPi1-Treiber/-Software
• Login: Nutzername pi, Passwort raspberry

  Diese Standard-Logindaten sollten spätestens nach einem Test geändert, bzw. andere Nutzer angelegt und der Nutzer pi gelöscht werden; andernfalls ist ein Login durch jedermann und selbst über das Netzwerk möglich!
• Login per SSH aktiviert
• root-Zugriff per Login als Nutzer und sudo bash
• Start der graphischen Benutzeroberfläche auf dem integrierten Display per Login und startx
• Weitere Konfiguration: interaktiv per advaboard_rpi1_setup.sh

Weitere Informationen zu (micro)SD-Karten im Zusammenhang mit dem Raspberry Pi (z.B. Benchmarks, Kompatibilität) finden Sie im entsprechenden Abschnitt auf unserer Raspberry Pi-Technikseite.

microSD-/SD-Karten (SDHC), optional inkl. Raspbian und bereits installierter AdvaBoard-Software:

AdvaBoard RPi1-Zubehör

Allg. Zubehör

AdvaBoard RPi1 Zubehörset	Knopfzelle CR2032

AdvaBoard RPi1 Zubehörset:

• Befestigungsset für einen Raspberry Pi Rev. 2 (2 Abstandsbolzen, 2 Muttern, 2 Schrauben)
• Befestigungsset für das AdvaBoard RPi1 bzw. ein TFT32-Display (4 Abstandsbolzen, 4 Muttern, 4 Schrauben)
• Batteriehalter CR2032 inkl. Anschlusskabel (2pol.)
• Kabel für den Netzteil-Anschluss des AdvaBoard RPi1 (3pol., ca. 30cm)
• Kabel für den RS-485-Anschluss des AdvaBoard RPi1 (4pol., ca. 30cm)
• Kabel für den RS-232-TTL-Anschluss des AdvaBoard RPi1 (5pol., ca. 30cm)

Kurzbez.	Beschreibung	Preis
		zzgl. MwSt.	inkl. MwSt.
ADVABOARD_RPi1-ACC	AdvaBoard RPi1 Zubehörset	4,00 €	4,76 €
CR2032	Knopfzelle Renata CR2032	0,84 €	1,00 €

Kabel/Befestigungen

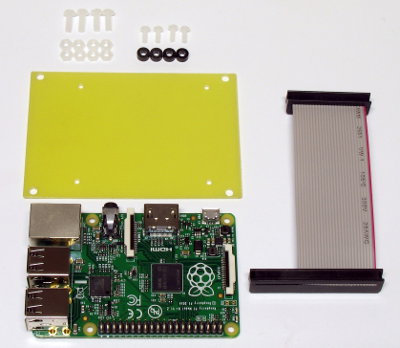

Raspberry Pi B+ mit Befestigungskit (oben) und Adapterkabel (rechts)

Anschlusskabel vom Raspberry Pi B+ zum AdvaBoard RPi1

Das AdvaBoard RPi1 wurde für den Raspberry Pi B (bzw. A) entworfen. Es funktioniert ebenfalls mit den neueren Modellen B+ und A+, jedoch ist dann ein anderes Anschlusskabel (40-polig auf 26-polig) erforderlich.

Die Standardlängen dieses Kabels betragen 8cm und 12cm, andere Längen sind aber möglich.

Befestigungskit für den Raspberry Pi B+

Der Raspberry Pi B+ (und A+) besitzt andere Befestigungslöcher als der Raspberry Pi B. Um den Raspberry Pi B+ am AdvaBoard RPi1 befestigen zu können, ist eine Adapterplatte erforderlich. Es enthält:

• 1 Adapterplatte
• 4 Kunststoffschrauben M3, Länge 8mm
• 8 Kunststoffmuttern M3
• 4 Kunststoffschrauben M2.5
• 4 Kunststoff-Abstandshalter

Informationen zur Montage des Raspberry Pi B+ (bzw. A+) mit diesem Befestigungskit finden Sie in der AdvaBoard RPi1-Anleitung.

Kurzbez.	Beschreibung	Preis
		zzgl. MwSt.	inkl. MwSt.
RPi1-CABLE-BPLUS	Anschlusskabel Raspberry Pi B+ / AdvaBoard RPi1	2,00 €	2,38 €
RPi1-MOUNT-BPLUS	Befestigungskit Raspberry Pi B+ / AdvaBoard RPi1	5,00 €	5,95 €

RS-232-TTL-Wandler

RS-232-TTL-Wandler

RS-232-TTL-Wandler:

• funktioniert sowohl mit 3.3V als auch mit 5V
• inkl. Kabel zum Anschluss an das AdvaBoard RPi1 (ca. 30cm)
• Chip: Maxim MAX3232 (Datenblatt)
• Steckverbinder RS-232: D-Sub, 9-polig, Buchse
• Steckverbinder TTL: Stiftleiste, 4-polig, RM 2.54mm

  RS-232-TTL-Stiftleiste	RS-232-TTL-Kabel
  	(links: RS-232-TTL, rechts: AdvaBoard RPi1)

  Pin	Signal	Beschreibung
  1	VCC	Stromversorgung, 3.0V..5.5V
  2	GND	Masse
  3	RX	Receive Data
  4	TX	Transmit Data

Kurzbez.	Beschreibung	Preis
		zzgl. MwSt.	inkl. MwSt.
RS-232-TTL	RS-232-TTL-Wandler (inkl. Anschlusskabel für das AdvaBoard RPi1)	5,00 €	5,95 €

RS-232-Nullmodem

RS-232 Mini-Nullmodem

RS-232-Mini-Nullmodem:

• D-Sub, 9-polig
• Stecker auf Stecker
• sehr kompakte Bauweise

Kurzbez.	Beschreibung	Preis
		zzgl. MwSt.	inkl. MwSt.
RS-232-NULL	RS-232 Mini-Nullmodem (Stecker/Stecker)	5,00 €	5,95 €

Netzteile

Netzteile für das AdvaBoard RPi1, inkl. passendem Stecker.

Steckernetzteil 5V / 1.6A	Steckernetzteil 5V / 3A

Steckernetzteil 5V / 1.6A:

• Standard-Steckernetzteil für das AdvaBoard RPi1
• ausreichend für die Versorgung des Raspberry Pi, AdvaBoard RPi1 inkl. aller TFT-Displays
• Kabellänge: ca. 1.5m
• Überlast- und kurzschlussfest
• niedriger Leerlaufverlust, EnergyStar Level V, EuP Step 2
• Eingangsspannungsbereich: 90..264V AC
• Betriebstemperaturbereich: -5..+40°C

Steckernetzteil 5V / 3A:

• leistungsfähiges Steckernetzteil für das AdvaBoard RPi1
• empfohlen, falls zusätzlich zum Raspberry Pi, AdvaBoard RPi1 und 7.0"-TFT-Display weitere Geräte (z.B. USB- oder E-SPI-Geräte) mit hohem Strombedarf verwendet werden sollen
• Kabellänge: ca. 1.5m
• Überlast- und kurzschlussfest
• niedriger Leerlaufverlust, EnergyStar Level V, EuP Step 2
• Eingangsspannungsbereich: 90..264V AC
• Betriebstemperaturbereich: -5..+45°C

Netzteil 12V - 5V / 3A:

• zum Anschluss des Raspberry Pi / AdvaBoard RPi1 an 12V-Spannungsquellen
• in Vorbereitung

Hutschienennetzteile 5V:

• in Vorbereitung

Kurzbez.	Beschreibung	Preis
		zzgl. MwSt.	inkl. MwSt.
NETZ-RPi1-5V-1.6A	Steckernetzteil 5V / 1.6A für das AdvaBoard RPi1	10.00	11.90
NETZ-RPi1-5V-3A	Steckernetzteil 5V / 3A für das AdvaBoard RPi1	13.36	15.90
NETZ-RPi1-12V-5V-3A	Netzteil 12V -> 5V / 3A für das AdvaBoard RPi1

TFT-Display-Zubehör

Touchscreen-Stifte

(zum Vergrößern anklicken)

• Touchscreen-Stift / Stylus klein: Länge ca. 9cm, Durchmesser ca. 5mm, für resistive Touchscreens
• Touchscreen-Stift / Stylus groß: Länge ca. 13cm, für resistive Touchscreens
• Touchscreen-Stifte für kapazitive Touchscreens: bitte anfragen

Kurzbez.	Beschreibung	Preis
		zzgl. MwSt.	inkl. MwSt.
STYLUS-1	Touchscreen-Stift / Stylus klein	1,00 €	1,19 €
STYLUS-2	Touchscreen-Stift / Stylus groß	4,00 €	4,76 €

TFT-Display-Verlängerungskabel

40-poliges Flachband-Verlängerungskabel für die TFT-Displays, falls das Display nicht direkt auf das AdvaBoard RPi1 aufgesteckt werden soll.

Die Länge und Steckerausrichtung ist wählbar (Standardausführung: siehe Bild). Die Kabel sollten aus technischen Gründen jedoch immer möglichst kurz gehalten werden. Wir empfehlen eine Länge von max. 12cm, größere Längen sind aber ggf. nach Rücksprache möglich.

Kurzbez.	Beschreibung	Preis
		zzgl. MwSt.	inkl. MwSt.
TFT-CABLE40	TFT-Display-Verlängerungskabel	3,35 €	3,99 €

USB-Hub, per Software schaltbar

(in Vorbereitung)
