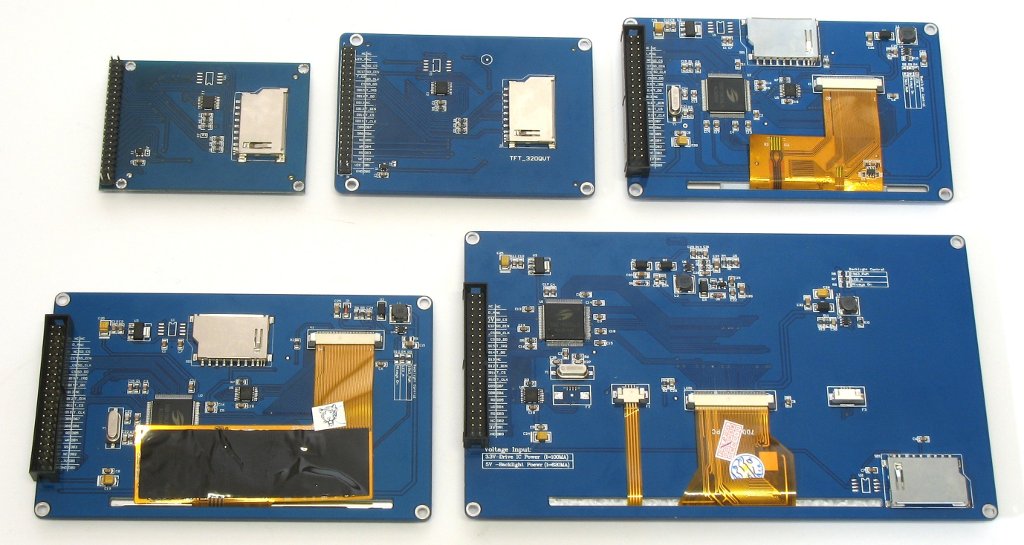

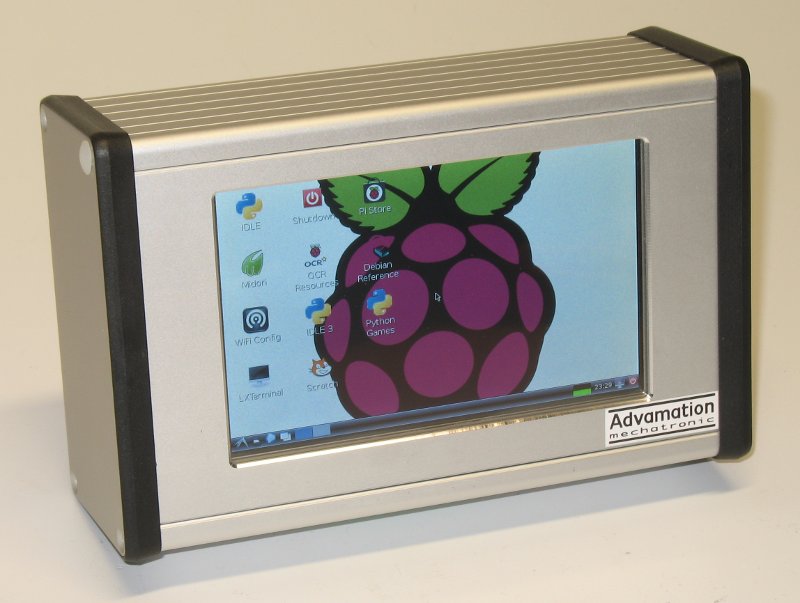

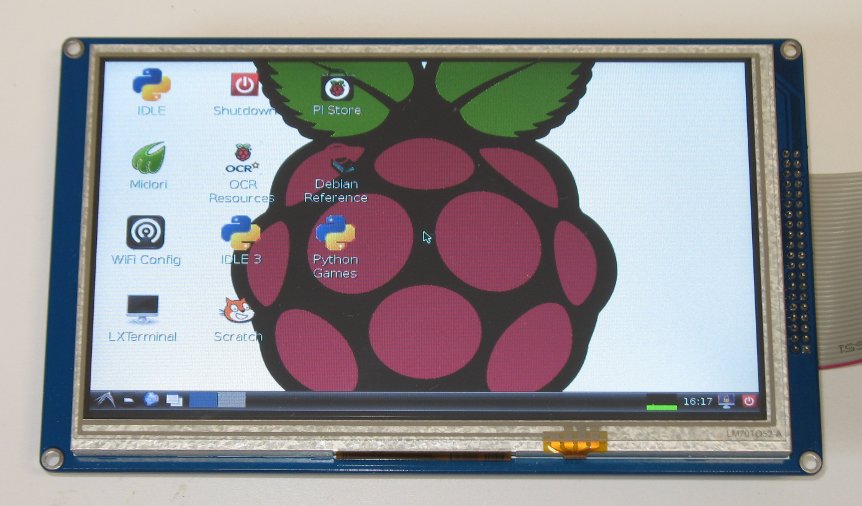

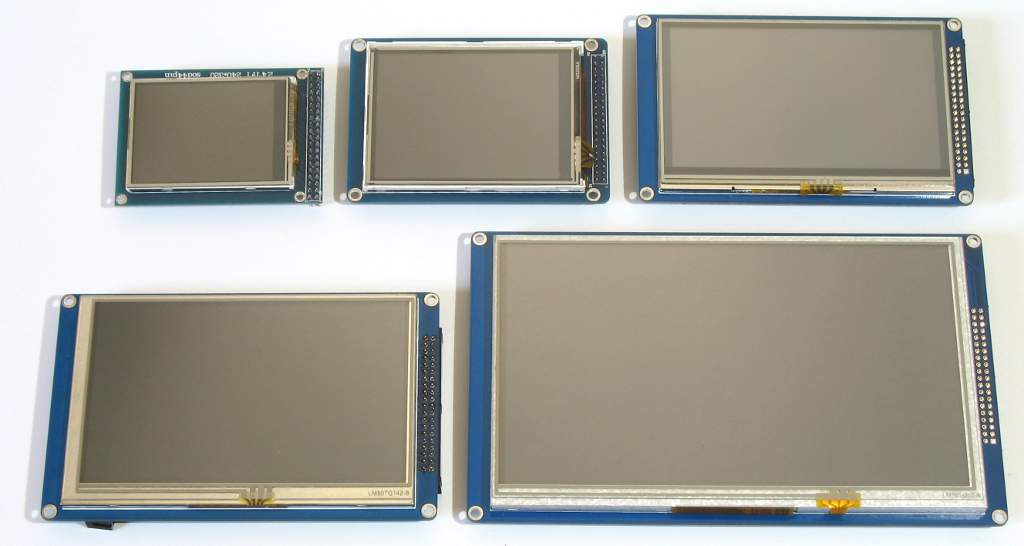

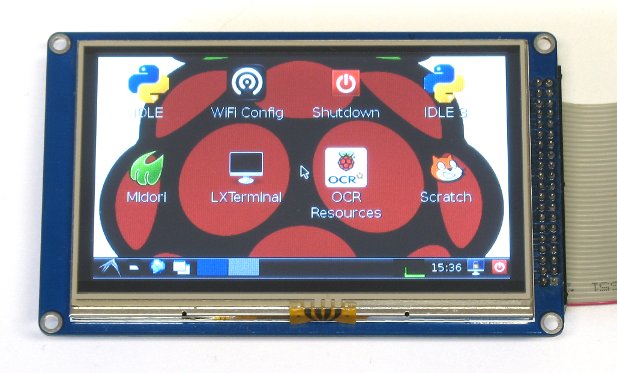

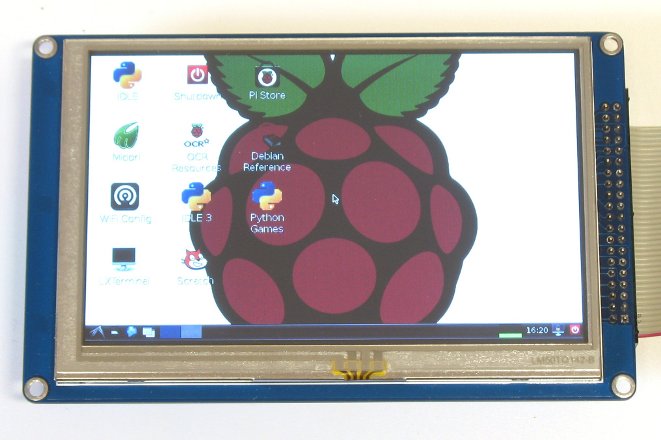

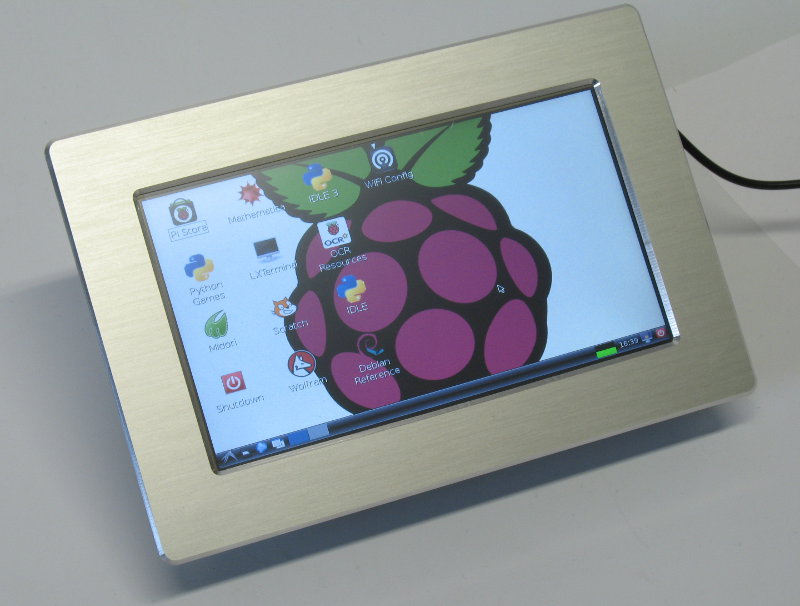

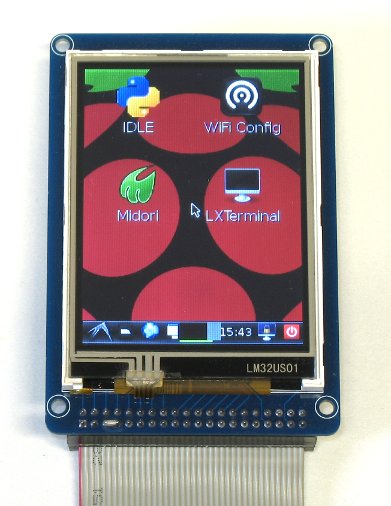

TFT-Display Rückseiten Raspberry Pi mit AdvaBoard RPi1 und gestapeltem TFT-Display Raspberry Pi mit gestapeltem AdvaBoard RPi1 und TFT-Display 3.2" embedded-PC TFT32-Display mit Linux-Desktop TFT43-Display mit Linux-Desktop TFT50-Display mit Linux-Desktop TFT70-Display mit Linux-Desktop TFT70-Display mit Einbaurahmen TFT50-Display im Gehäuse
(zum Vergrößern anklicken)

TFT-Displays

Artikel-Nr.: 1202, 1203, 1204, 1205, 1207

Für das AdvaBoard RPi1 – und damit den Raspberry Pi – stehen mehrere Displays zur Verfügung:

  • 2.4" / 61mm, 320 × 240 Pixel (auf Anfrage)
  • 3.2" / 81mm, 320 × 240 Pixel
  • 4.3" / 109mm, 480 × 272 Pixel
  • 5.0" / 126mm, 800 × 480 Pixel
  • 7.0" / 176mm, 800 × 480 Pixel

Alle Displays besitzen einen (resistiven, auch mit Handschuhen bedienbaren) Touchscreen und können zusammen mit dem AdvaBoard RPi1 als Linux-Display (inkl. X11) verwendet werden.

Frage zu diesem Produkt?

Details

Die TFT-Displays sind für den Anschluss an das AdvaBoard RPi1 gedacht. Die Displays können entweder direkt auf das AdvaBoard RPi aufgesteckt, oder mit einer 40-poligen Flachbandkabel-Verlängerung daran angeschlossen werden. Darüber hinaus sind keine weiteren Kabel erforderlich.

Alle Displays besitzen 4 Befestigungslöcher, mit denen sie z.B. an einer Frontplatte oder (ggf. mittels Adapter) am AdvaBoard befestigt werden können. Beim TFT32-Display entsprechen die Positionen der Befestigungslöcher exakt denen des AdvaBoard RPi1, so dass das TFT32-Display (mit Abstandshaltern) direkt mit dem AdvaBoard verschraubt werden kann.

Alle Displays besitzen einen resistiven Touchscreen (der auch mit Handschuhen bedienbar ist), und eine einstellbare LED-Hintergrundbeleuchtung.

Außerdem enthalten die Displays einen SD-Karten-Steckplatz, der per SPI angesprochen werden kann.

Weitere Informationen finden Sie in der TFT-Display-Anleitung.

Preis / Bestellung

Lieferumfang:
  • Display (ohne Zubehör)
Preise:
Display Artikel-Nr. netto brutto
  (zzgl. MwSt.) (inkl. MwSt.)
TFT24 1202 21 € 24.99 €
TFT32 1203 21 € 24.99 €
TFT43 1204 45 € 53.55 €
TFT50 1205 55 € 65.45 €
TFT70 1207 70 € 83.30 €
Anfrage / Bestellung:
siehe Bestellformular

Zubehör

Flachbandkabel-Verlängerung

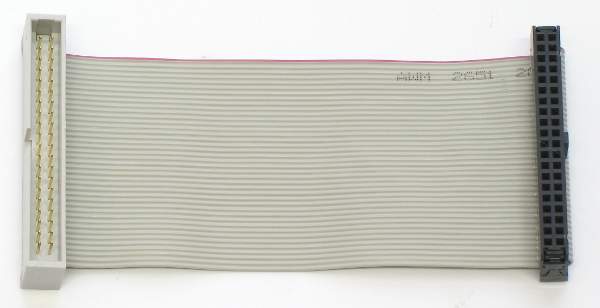

TFT-Anschlusskabel / Flachbandkabel-Verlängerung
(zum Vergrößern anklicken)

Software

Zu den TFT-Displays gehört folgende Software (in Zusammenhang mit dem AdvaBoard RPi1):

  • Framebuffer-Treiber für Linux (um das Display als Standard-Linux-Display inkl. X11 zu verwenden)
  • Touchscreen-Treiber für Linux
  • C- und Python-Bibliothek zum direkten Ansprechen des Displays
  • Kommandozeilen-Programm zu nahezu allen Bibliotheksfunktionen (ideal zur Inbetriebnahme, für Shell-Skripte, zum Test, oder als Basis für eigene Anwendungen)

Damit kann das Display entweder als normales Linux-Display verwendet, oder per C, Python oder Shell-Skript direkt beschrieben werden.

Die Software ist in der AdvaBoard RPi1-Software enthalten.
Weitere Informationen zur Software finden Sie im Software-Abschnitt der TFT-Display-Anleitung.

technische Informationen

technische Daten:

TFT24 TFT32 TFT43 TFT50 TFT70
Größe / Diagonale 2.4" / 61mm 3.2" / 81mm 4.3" / 109mm 5.0" / 126mm 7.0" / 176mm
aktive Fläche [mm] 48.96*36.72 64.80*48.6 95.04*53.86 108*64.80 153.7*86
Auflösung 320*240 320*240 480*272 800*480 800*480
Seitenverhältnis 4:3 4:3 16:9 15:9 15:9/16:9
Pixelgröße 0.15mm 0.2025mm 0.2mm 0.135mm ~0.2mm
Pixeldichte 166 dpi 125 dpi 128 dpi 188 dpi ~132 dpi
Touchscreen resistiv resistiv resistiv resistiv resistiv
Helligkeit [cd/m²]
Kontrast   150-250:1 250-350:1 150-250:1 400-500:1
Blickwinkel hor.   +35°/-15° 130° +45°/-45° +60°/-60°
Blickwinkel vert.   +48°/-48° 110° +15°/-35° +50°/-70°
Stromaufnahme
Leistungsaufnahme
Platinengröße [mm] 53*48 94.5*65 120*74 133*84.4 181*108
Bef.-Löcher D 2.5mm D 3.2mm D 3.2mm D 3.2mm D 3.2mm
Gewicht 32g 53g 95g 135g 255g

(Typische Werte, Abweichungen möglich, Maße in mm, Blickwinkel bei Kontrast >= 10:1;
die fehlenden Daten werden in Kürze von uns nachgemessen und ergänzt.)

Maße:
Steckverbinder:
  • Stiftleiste (TFT24 / TFT32) bzw. Wannenstecker (TFT43 / TFT50 / TFT70), 40-polig, RM 2.54mm
  • Pin 1/3/../39 in Richtung Platinen-Innenseite
Stiftleiste 40pol.
TFT-Display-Stiftleiste (TFT24 / TFT32)
(Ansicht: Steckseite)
Wannenstecker 40pol.
TFT-Display-Stecker (TFT43 / TFT50 / TFT70)
(Ansicht: Steckseite)

Weitere technische Informationen finden Sie in der TFT-Display-Anleitung.

[1]Kostenfreie CAD-Software für DXF-Dateien: z.B. http://www.librecad.org, http://www.qcad.org/de/
